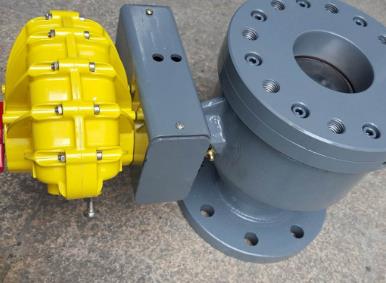

克萊德圓頂閥更換的標準二十個步驟

作者：本站　來源：本站　日期：2020-11-5 16:04:40　人氣：589

、克萊德圓頂閥軸承拆卸/更換

PH1(200~280°C)中心安裝汽缸型

1.拆除密封頭組件

2.拆除汽缸套前蓋板

3.拆除前套環組件近側彈性擋圈， 輕輕地敲出銷子。

4.現在可以拆出汽缸。

5.閥門轉180度，拆除潤滑脂注入嘴。

6.敲出固定克萊德圓頂閥與軸的兩個內彈簧銷，必要時拆除扭臂。

7.拆除后缸蓋。

8.取出軸，吊出球頂。注意軸上是否有薄墊片。出廠時偶爾會裝有薄墊片，用于球頂對中。復原時應裝入這些墊片。

9.現在把軸承和密封推向閥門中心，拆除。

10所有機加工面應徹底清洗/去油，并檢查。檢查球頂和軸的表面是否平整，必要時更換。去除邊緣的毛刺，防止重新安裝時損壞更換的密封和軸承。

11.仔細地把更換的密封裝入座圈，密封唇朝向座圈的倒角邊。座圈平直壓入孔內。軸承導向邊朝向孔，軸承孔與閥體1/8“NPT孔中心對準。平直壓入直到軸承位于孔表面下約3mm.另一側重復相同過程。

12.密封之間的空間填滿ShellMalleusJB或相當的潤滑脂，軸承也使用這種潤滑脂

13。重新裝入薄墊片(如果有)，新O型圈沿著軸滑入

14.軸滑過軸承直到它與第一個密封接觸。另一側也重復同樣的過程。

D

15.保持球頂靠近孔， 用塑料/皮錘敲打軸穿過密封和球頂。

重新安裝注潤滑脂嘴。

16.轉動軸，直到軸孔和球頂對中。潤滑彈簧銷并推入。

17.閥門轉動180度

按照步驟2-7的相反順序重新安裝汽缸組件，缸套固定就位。

18.重新安裝密封頭組件。

19.調整限位開關

20.擰松沖臂上的鎖定螺母，擰緊緊固螺釘。克萊德圓頂閥全關時，擰出螺釘，直到六角頭與限位開關上的撞桿接觸。螺釘擰緊4mm(3.25轉)，壓下撞桿。
